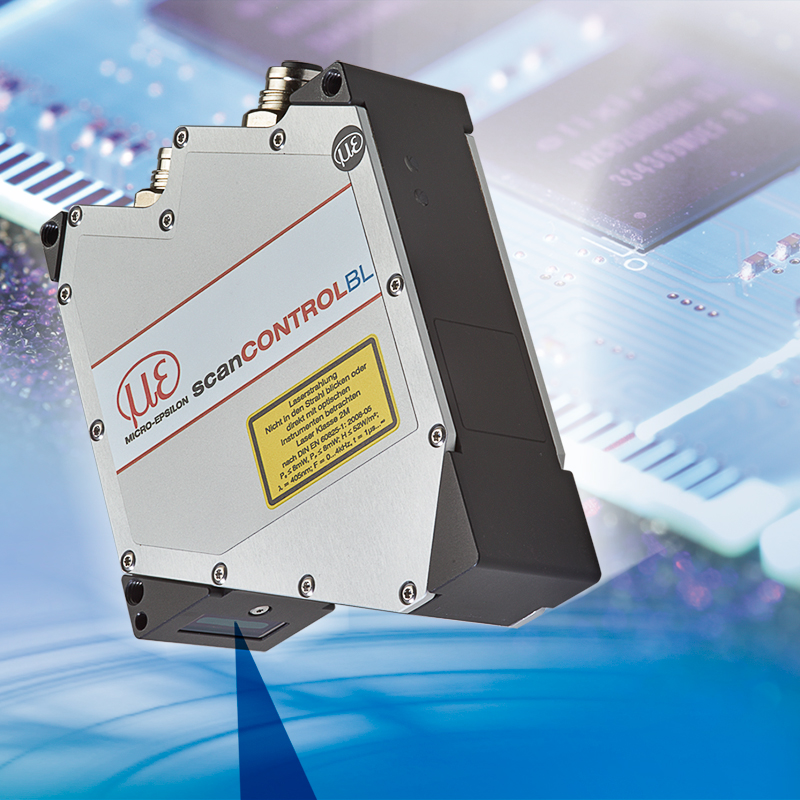

Außergewöhnlich: scanCONTROL 29xx-10/BL

04.02.2016

Aus der Produktfamilie der Laser-Profil-Scanner sticht der neue scanCONTROL 29xx-10/BL heraus. Er erlaubt Messungen von kleinsten Objekten mit hoher Auflösung. Der Scanner bietet eine blaue Laserlinie mit nur 10 mm Breite bei gleichzeitig 1280 Punkten pro Profil. Das ergibt einen Punktabstand von nur 7,8 µm, wodurch der scanCONTROL 29xx-10/BL mehr als doppelt so hoch auflöst, wie die bisherigen Laserscanner mit 25 mm Messbereich. Die blaue Laserlinie erzeugt ein extrem scharfes Bild auf der Matrix und ermöglicht hierdurch eine noch höhere Auflösung.

Anwendung findet der scanCONTROL 29xx-10/BL überall dort, wo höchste Präzision und Auflösung gefragt sind, wie in der Feinmechanik, im Elektronikbereich, in der Medizin, in hochpräzisen Fertigungen, und in vielen weiteren Anwendungen. Wenn beispielsweise Rasierklingen auf ihre Qualität zu prüfen sind, Elektronikbauteile auf Lagetoleranzen oder eine Laserschweißnaht auf Vollständigkeit, kann das neue scanCONTROL Modell seine Stärken ausspielen.

Wie bei allen aktuellen Laserprofilscannern von Micro-Epsilon ist die komplette Elektronik im kompakten Sensorgehäuse untergebracht. Darin erfolgt die gesamte Signalaufbereitung und -verarbeitung, wodurch kein externer Controller benötigt wird.

Dabei stehen vier verschiedene Scanner-Klassen zur Verfügung: SMART, GAP, COMPACT und HIGHSPEED. Modelle der Klassen SMART oder GAP bieten eine Plug&Play Lösung für einfache bis komplexe Messaufgaben ohne externen Controller. Der Sensor wird per kostenfreier Software (scanCONTROL Configuration Tools, bzw. gapCONTROL Setup Software) parametriert, um beispielsweise Stufen, Winkel, Nähte und Nuten oder Spaltmaße zu messen. Die Parametrierung wird auf dem Sensor gespeichert, wodurch der PC anschließend nicht mehr benötigt wird. Der Scanner führt die Messung eigenständig durch und gibt die Messwerte über verschiedene Schnittstellen und Protokolle aus (Ethernet UDP, Modbus TCP, Modbus RTU, RS422, mittels Output Unit auch analog oder digital als Schaltsignal).

Modelle der Klassen COMPACT und HIGHSPEED übertragen das vollständige kalibrierte Profil, das in einer kundenseitigen Software ausgewertet wird. Dies ermöglicht beliebig komplexe Auswertungen, wobei die Einbindung des Scanners selbst, dank verschiedener Bibliotheken, schnell realisierbar ist (C/C++-SDK, C#-SDK, LabView Treiber, in Kürze: Linux-Einbindung). Außerdem erlaubt der GigE-Vision-Standard, den der scanCONTROL verwendet auch eine unkomplizierte Verwendung mit gängiger Bildverarbeitungssoftware.

Eines der vielen Anwendungsbeispiele aus den unterschiedlichen Branchen, ist das Prüfen von Laserschweißnähten in der Medizintechnik, die sehr fein und dünn sein müssen. Mit ihnen werden unter anderem die Gehäusehälften von Herzschrittmachern verbunden. Da diese Geräte lebensnotwendig sind, gibt es höchste Ansprüche auf die Fehlerfreiheit, auch bei den Schweißnähten. Winzige Poren in den Schweißnähten, selbst wenn diese nur 40 µm groß sind, können zu undichten Stellen führen, die die Funktionsfähigkeit der Geräte beeinträchtigen können.
