High-Performance Laser-Scanner für große Messbereiche

08.12.2020

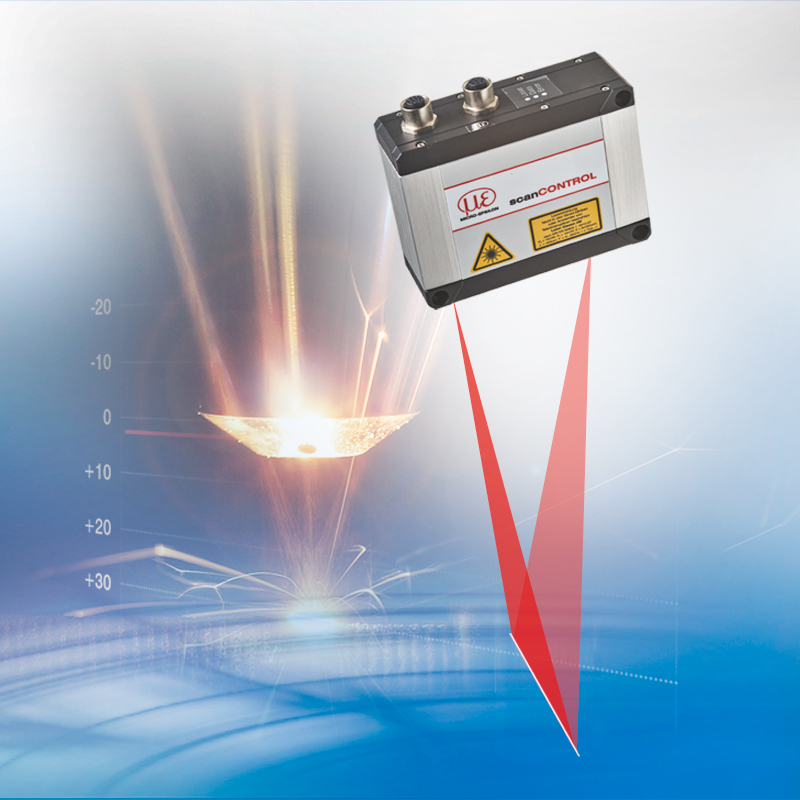

Das Portfolio der innovativen Laser-Scanner der Reihe scanCONTROL 30xx ist um ein neues Modell erweitert worden, womit nun Messfelder in x- und z-Richtung bis  200 x 300 mm abgedeckt werden. Der LLT30xx-200 wird überall dort eingesetzt, wo große Messbereiche und gleichzeitig hohe Messgenauigkeit erforderlich sind.

Die leistungsfähigen Laser-Profil-Scanner werden für vielfältige 2D/3D-Profilmessungen eingesetzt und vereinen neueste Technologie, höchste Performanz sowie eine große Anwendungsvielfalt. In der Automatisierung, der Fertigungs- und Prozessüberwachung sowie der Qualitätskontrolle lösen die scanCONTROL Scanner Messaufgaben mit hoher Dynamik auch auf anspruchsvollen Oberflächen.

Es werden gleich mehrere Vorteile in einem Modell miteinander kombiniert – die hohe Leistungsfähigkeit, die extreme Genauigkeit, verschiedene Betriebsmodi für individuelle Anforderungen, die professionelle Konfigurationssoftware und die Anbindungsmöglichkeit über moderne Schnittstellen. Der Sensor gibt kalibrierte Profildaten mit rund 5,5 Millionen Punkten pro Sekunde bei bis zu 2048 Messpunkten pro Profil aus. Außerdem arbeitet er mit dem High Dynamic Range Modus für inhomogene Oberflächen, der in Kombination mit der optimierten Autobelichtung auch auf dunklen Oberflächen beste Ergebnisse erzielt.

Roter und blauer Laser

In den Messbereichen 25 und 50 mm kann je nach Anwendung der rote oder der blaue Laser gewählt werden, im 200er Messbereich steht ein roter Laser zur Verfügung. Im Bereich der Blue-Laser-Technologie hält Micro-Epsilon das Patent für Messungen mit blauem Laser auf rotglühende Objekte über 700 °C und (semi-)transparente Objekte.

Gateway II mit Vorprogrammierung erhältlich

Über das scanCONTROL Gateway II können die Messwerte über verschiedene Schnittstellen übertragen werden. In Verbindung mit einem Sensor der Leistungsklasse SMART können Messergebnisse in Ethernet, PROFINET, EtherNet/IP oder EtherCAT ausgegeben werden. Wir bieten Ihnen den Service der Vorprogrammierung und erleichtern damit die Inbetriebnahme. Sie erhalten das Gateway mit Ihrer benötigten Konfiguration und allen erforderlichen IP-Adressen, wodurch es sofort einsatzbereit ist. Zusätzlich erhalten Sie ein Backup Ihrer Konfiguration.

Vorteile des scanCONTROL 30xx-200

• Großer Messbereich von 200 mm
• Hohe Performanz
• High Dynamic Range Modus für inhomogene Oberflächen
• Digitale Schnittstellen
