Laser-Scanner zur 2D/3D-Profilmessung

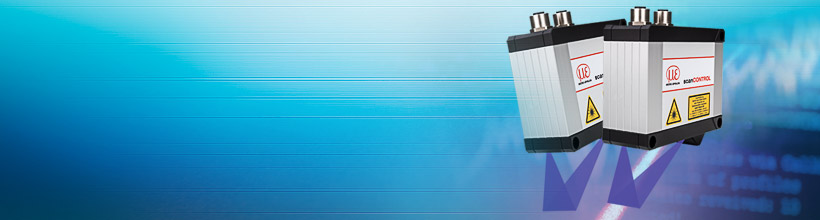

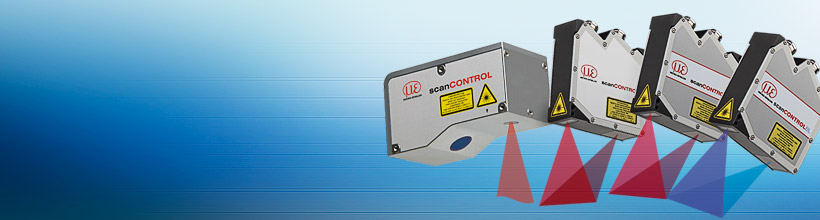

Laserliniensensoren der Baureihen scanCONTROL und gapCONTROL zählen zu den leistungsfähigsten Profilsensoren weltweit im Hinblick auf Genauigkeit und Messrate. Sie erfassen, messen und bewerten Profile auf unterschiedlichsten Objektoberflächen. Die verfügbaren Modelle sind geeignet für zahlreiche industrielle Anwendungen, wobei vielfältige Messaufgaben mit der im Sensorkopf integrierten Intelligenz (scanCONTROL SMART und gapCONTROL) gelöst werden. Für Integratoren sind Varianten zur kundeneigenen Programmierung verfügbar. Alle scanCONTROL und gapCONTROL Sensoren kommen ohne externen Controller aus.

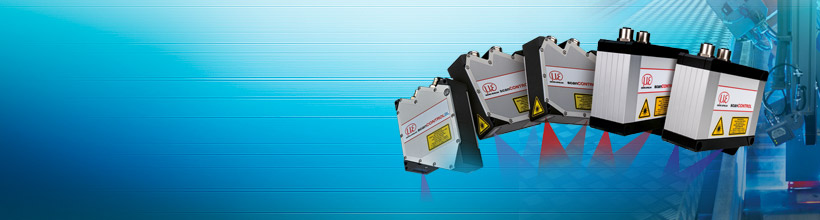

Die Micro-Epsilon Laserliniensensoren (auch Laserscanner oder Profilscanner genannt) sind in verschiedenen Klassen (Compact, Highspeed, Smart, gapCONTROL) verfügbar, um den unterschiedlichen Anforderungen der Nutzer gerecht zu werden.
Messprinzip: Lasertriangulation

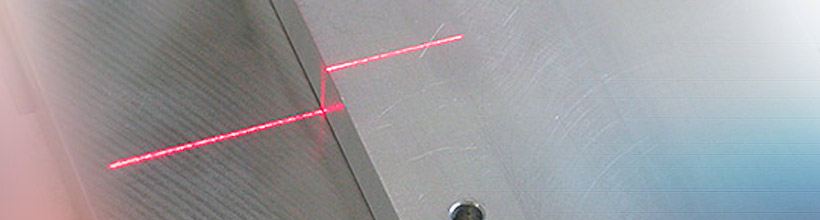

Laser-Scanner - oftmals auch als Profilsensoren bezeichnet - nutzen das Laser-Triangulationsprinzip zur zweidimensionalen Profil-Erfassung auf unterschiedlichsten Objektoberflächen. Über eine Spezialoptik wird ein Laserstrahl zu einer statischen Laserlinie aufgeweitet und auf die Messobjektoberfläche projiziert. Die Empfangsoptik bildet das diffus reflektierte Licht dieser Laserlinie auf einer hochempfindlichen Sensormatrix ab.

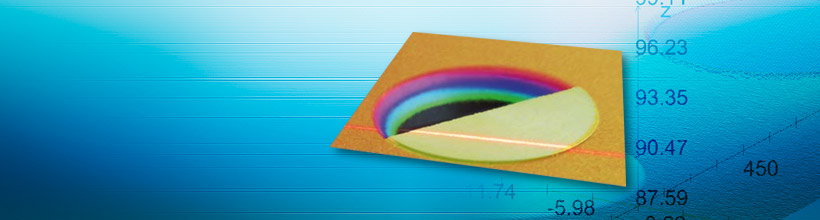

Der Controller berechnet aus diesem Matrixbild neben den Abstandsinformationen (z-Achse) auch die Position entlang der Laserlinie (x-Achse). Diese Messwerte werden dann in einem sensorfesten, zweidimensionalen Koordinatensystem ausgegeben. Bei bewegten Objekten oder bei Traversierung des Sensors können somit auch 3D-Messwerte ermittelt werden.

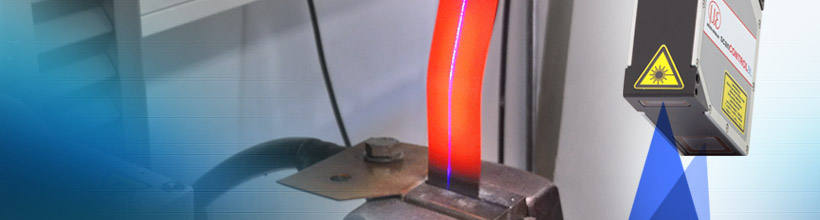

Blue-Laser-Scanner
Für die Profilmessung auf glühenden Metallen sowie transparenten und organischen Oberflächen werden Laser-Scanner mit blauer Laserlinie eingesetzt. Durch den kurzwelligen blau-violetten Laser dringt das Licht nicht in das Messobjekt ein und weist eine deutlich bessere Stabilität auf. Dadurch können glühende, aber auch organische Objekte zuverlässiger vermessen werden im Vergleich zum roten Laser.
